사업실적 상세(Project Details)

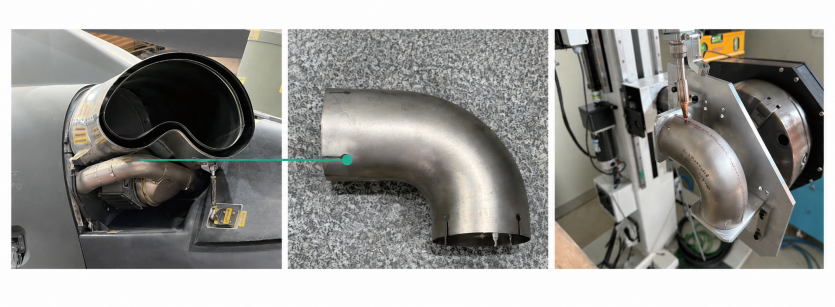

LAH Engine Nozzle Assy
고객사(Customer)
한국항공우주산업(KAI)
적용 플랫폼(Platform)
소형무장헬기(LAH)
재질(Materials)
Titanium Alloys
Titanium Alloys
(Grade 3 CP Titanium)
본문
핵심 제조공정
(Key Manufacturing Processes)
- 티타늄 박판 구성품 정밀성형 및 트리밍
- 3D 모델 및 도면 기준 주요 치수·최종 형상검사
- 티타늄 박판의 변형 및 산화를 최소화한 LBW 정밀용접
- 용접비드 마감 및 최종 형상·치수 교정
- 3D 모델 및 도면 기준 주요 치수·최종 형상검사
- 티타늄 박판의 변형 및 산화를 최소화한 LBW 정밀용접
- 용접비드 마감 및 최종 형상·치수 교정
품질검증
(Quality Verification)
- AWS D17.1 Class B 기준 용접부 검사
- 주요 치수 및 최종 조립형상 검사
- 치공구 장착성 및 구성품 조립 적합성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
- 주요 치수 및 최종 조립형상 검사
- 치공구 장착성 및 구성품 조립 적합성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
주요 기능 및 특성
(Key Features)
(Key Features)
헬리콥터 엔진계통의 고온 유체 흐름을 정해진 방향으로 유도하며, 경량·내열·내식성이 우수한 티타늄 합금과 정밀접합 기술을 적용하여 제한된 장착공간에서 구조 건전성과 운용 신뢰성을 확보
