사업실적 상세(Project Details)

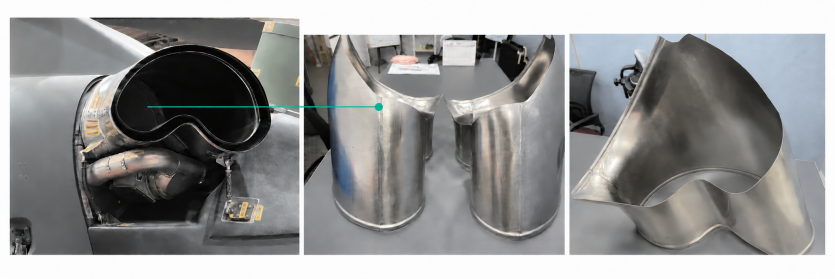

LAH Exhaust Duct
고객사(Customer)
한국항공우주산업(KAI)
적용 플랫폼(Platform)
소형무장헬기(LAH)
재질(Materials)
Nickel-Based Superalloys
Nickel-Based Superalloys
(Inconel 718)
본문
핵심 제조공정
(Key Manufacturing Processes)
- 복합 곡면 박판 정밀성형 및 형상 구현
- 구성품 트리밍·프리핏 및 접합부 GAP 관리
- 전용 치공구 기반 정밀 조립 및 정밀용접
- 용접비드 연삭 및 최종 형상교정
- 구성품 트리밍·프리핏 및 접합부 GAP 관리
- 전용 치공구 기반 정밀 조립 및 정밀용접
- 용접비드 연삭 및 최종 형상교정
품질검증
(Quality Verification)
- AWS D17.1 Class B 기준 용접부 검사
- 3D 모델 및 도면 기준 주요 치수·최종 형상검사
- 치공구 장착성 및 구성품 조립 적합성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
- 3D 모델 및 도면 기준 주요 치수·최종 형상검사
- 치공구 장착성 및 구성품 조립 적합성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
주요 기능 및 특성
(Key Features)
(Key Features)
헬리콥터 엔진 배기부의 고온 환경으로부터 주변 구조물을 보호하며, 복합 곡면 박판 구조를 통해 제한된 장착공간에서 열 차폐 성능과 구조 건전성 확보
