사업실적 상세(Project Details)
LAH Air Intake Duct
고객사(Customer)
한국항공우주산업(KAI)
적용 플랫폼(Platform)
소형무장헬기(LAH)
재질(Materials)
Corrosion-Resistant Stainless Steels
Corrosion-Resistant Stainless Steels
(STS 321)
본문
핵심 제조공정
(Key Manufacturing Processes)

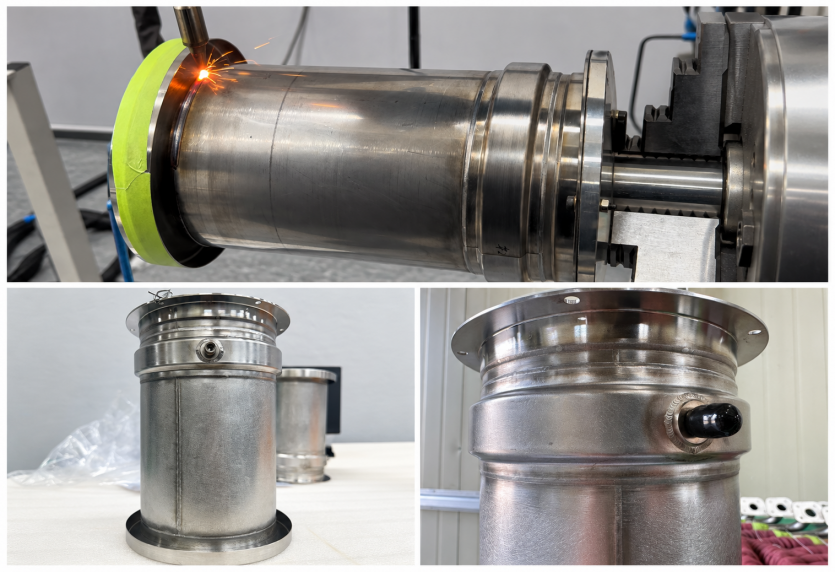

- STS 321 초박판 롤 벤딩 및 성형
- 전용 치공구 기반 정밀 조립 및 간극·단차 관리
- 초박판(0.6~0.8mm) 용접변형 제어 및 LBW 정밀용접
- 용접비드 연삭 및 최종 형상·치수 교정
- 전용 치공구 기반 정밀 조립 및 간극·단차 관리
- 초박판(0.6~0.8mm) 용접변형 제어 및 LBW 정밀용접
- 용접비드 연삭 및 최종 형상·치수 교정
품질검증
(Quality Verification)
- AWS D17.1 Class B 용접 품질기준 적용
- 주요 치수 및 최종 조립형상 검사
- 치공구 장착성 및 구성품 조립 적합성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
- 주요 치수 및 최종 조립형상 검사
- 치공구 장착성 및 구성품 조립 적합성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
주요 기능 및 특성
(Key Features)
(Key Features)
헬리콥터 엔진 흡입공기의 안정적 공급과 진동·구조하중 환경에서 유로 형상 및 구조 건전성 유지
