사업실적 상세(Project Details)

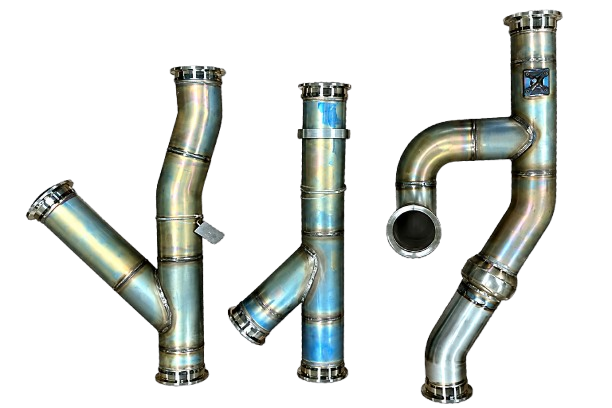

KF-21 Bleed Air Duct
고객사(Customer)
한국항공우주산업(KAI)
적용 플랫폼(Platform)
KF-21 전투기
재질(Materials)
Nickel-Based Superalloys
Nickel-Based Superalloys
(Inconel 625 & 718)
본문
핵심 제조공정
(Key Manufacturing Processes)
- 초내열합금 정밀 튜브 벤딩 및 복합 형상 구현
- 분기관·플랜지·피팅류 정밀 조립 및 간극·단차 관리
- 전용 치공구 기반 복잡 형상 구속 및 용접변형 제어
- Inconel 625·718 이종재질 정밀용접 및 이면비드 제어
- 분기관·플랜지·피팅류 정밀 조립 및 간극·단차 관리
- 전용 치공구 기반 복잡 형상 구속 및 용접변형 제어
- Inconel 625·718 이종재질 정밀용접 및 이면비드 제어
품질검증
(Quality Verification)
- AWS D17.1 Class B 용접 품질기준 적용
- 주요 치수·최종 조립형상 및 치공구 장착성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
- 압력시험 및 기밀·누설검사
- 주요 치수·최종 조립형상 및 치공구 장착성 검증
- 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
- 압력시험 및 기밀·누설검사
주요 기능 및 특성
(Key Features)
(Key Features)
전투기 엔진에서 추출된 고온·고압의 블리드 에어를 항공기 시스템으로 안정적으로 이송하며, 운용 중 발생하는 압력·열·진동 환경에서 기밀성과 구조 건전성을 유지
