사업실적 상세(Project Details)
Pressure Test Rig
고객사(Customer)
우나스텔라(UNASTELLA)
적용 플랫폼(Platform)
우주발사체 성능시험
재질(Materials)
Aluminum Alloys (Frame)
Aluminum Alloys (Frame)
Stainless Steel (Tank/Piping)
본문
핵심 제조공정
(Key Manufacturing Processes)
- 시험 요구조건 기반 압력탱크·공급배관 및 지지구조 통합 설계
- 최대 80 bar 수압 운용을 고려한 탱크·고압 배관 제작 및 용접
- 유량계·공압밸브·피팅 등 계측·제어 구성품 인터페이스 설계
- 이동·고정이 가능한 프레임 제작 및 시험 시스템 통합 조립
- 최대 80 bar 수압 운용을 고려한 탱크·고압 배관 제작 및 용접
- 유량계·공압밸브·피팅 등 계측·제어 구성품 인터페이스 설계
- 이동·고정이 가능한 프레임 제작 및 시험 시스템 통합 조립
품질검증
(Quality Verification)
- 탱크·배관 용접부 육안검사(VT) 및 형광침투탐상검사(FPI)
- 주요 배관 연결부의 기밀·누설 건전성 검증
- 압력계·유량계 등 계측기기 설치 및 작동상태 점검
- 시험압력 범위 내 구조 안정성 및 시스템 운용성 확인
- 주요 배관 연결부의 기밀·누설 건전성 검증
- 압력계·유량계 등 계측기기 설치 및 작동상태 점검
- 시험압력 범위 내 구조 안정성 및 시스템 운용성 확인
주요 기능 및 특성
(Key Features)
(Key Features)

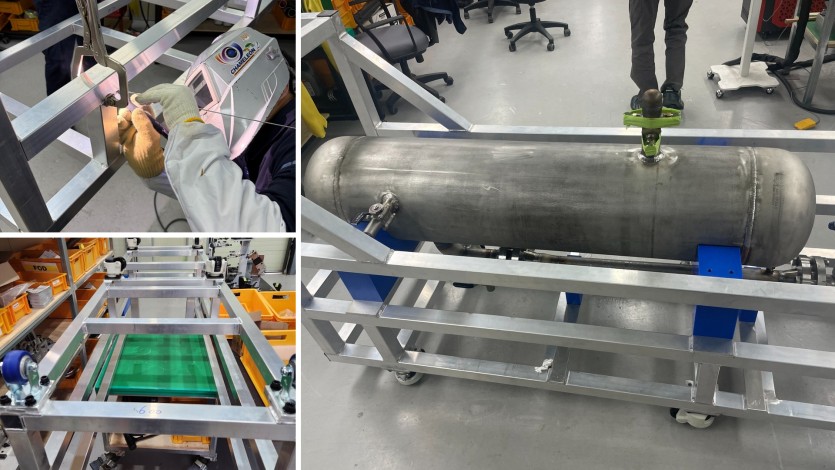

재생냉각채널의 유량과 차압을 측정하여 냉각 성능을 검증하는 이동식 시험 리그로, 알루미늄 프레임에 스테인리스 압력탱크·배관 및 계측기기를 통합하여 이동성과 시험 운용 편의성 확보
